Lehnert, Werner: Solarnachführung

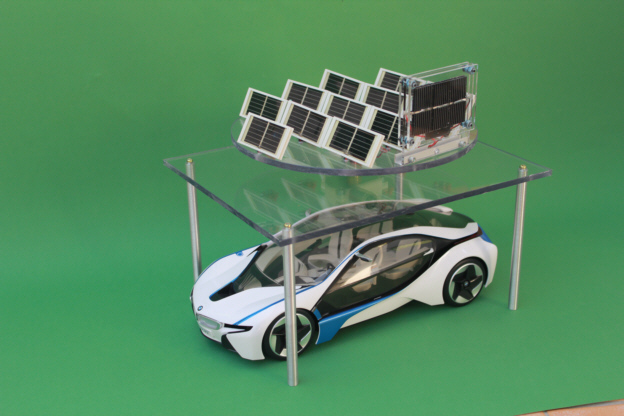

Die Erfindung betrifft eine Vorrichtung zur Solarmodul Nachführung auf Carport- und Gebäude Dächern bei welcher Solarmodule dem Sonnenverlauf folgen.
„Lauf der Sonne nach, von Ost nach West“. Ein fest montiertes Solarmodul ist nur wenige Stunden am Tag optimal zur Sonne ausgerichtet, ein durch Solarnachführung immer zur Sonne optimal ausgerichtetes Solarmodul dagegen die gesamte Sonnenscheindauer. Dadurch steigt die Energieausbeute um bis zu 40 %.
Ein Trick spart hohen Aufwand. Der Steuersensor besteht pro Steuerseite aus einer Solarzelle antiparallel geschaltet. Er dient sowohl als Sensor für die Sonnenstanderkennung sowie als Antriebsenergiespender für die Drehrichtung. Je nach Lichteinfall von der Ost- oder West- Sonne wird am Steuersensor eine Spannung unterschiedlicher Polarität erzeugt, so dass der Antriebs Getriebemotor die komplette Steuereinheit und Solarmodul links-oder rechtsherum dreht und damit immer optimal zur Sonne ausrichtet. Erst wenn die Sonne senkrecht auf die Steuersensorkante scheint ist das Spannungspotential ausgeglichen und die Solarmodule stehen optimal zur Sonne. Die Antriebswelle wird immer in einer Halterung festgehalten, somit dreht sich die gesamte Einheit selbständig von Ost nach West um die eigene Achse. Dies geschieht auch morgens bei der aufgehenden Sonne, sobald die Sonne auf den Ostsensor scheint dreht sich die Anlage selbständig in die Morgensonne.

 Gebrauchsmuster Nr. 20 2014 007 891.2

Erhöhung des Energieertrags bei gleicher installierter Leistung

Solarindustrie / Hersteller

Bad Rappenau, Landkreis Heilbronn

Werner Lehnert
Am Taubenloch 35, 74906 Bad Rappenau, Tel. 07264 4248,  erfinder.wl@gmx.de

Universal Solarstation(für Videocamera und Handy)
RN-Nr. 4.3.5.-Nr.-344/97-AV, 14.11.2000

Nachführsystem f. Solarbeaufschlagte Geräte(Solarnachführung)
RN-Nr. 299 16.955.3, 24.9.1999

3 Volt Solar-Energiestation "EASY-ENERGY"
(Lizenzvertrag von WÜRTH-SOLAR)
RN-Nr. 299 11 116.4, 24.6.1999

Faltbares Solarmodul, RN-Nr. 298 08795.2,14.5.1998

Antriebsvorrichtung für Modelle (Wasserstoffantrieb für Modelle), gelöscht
RN-Nr. 297 19 045.8, 8.12.1997

Bausatz für Demonstrationsmodell
(Glockenankermotor als Windgenerator Turbine usw.), gelöscht
RN-Nr. 297 05 969.6, 25.10 1997

Markenanmeldung LEMO-SOLAR®, RN-Nr. 396 00513.6, 22.12.1995

Solarbetriebener-Transportwagen für Golfspieler, gelöscht
RN-Nr. 296 16 404.6, 19.9.1996

Solarbausatz (Solar-Autolüfter), RN-Nr. 296 15 891.7, 11.9.1996

Solar-Modular-System, RN-Nr. 296 11 082.5, 24.6.1996

Baustein für Baukästen
(Solarzelleneinbettung z.B. in Fischertechnik-Baustein)
RN-Nr. 296 02205.5, 9.2.1996

Solarantrieb mit Energiespeicher
Goldkondensator für Baukästen
(von Fischertechnik eingesetzt im Baukasten "PROFI-SOLAR")
RN-Nr. 295 02093.8, 7.2.1995

Kugelgelagerte Solar-Drehplattform (Solardrehbühne 20kg)
RN-Nr. 9410457.3, 1.7.1994, gelöscht

Antriebsvorrichtung für Modellbaukästen, RN-Nr. G 94 14 296.3, 5.9.1994, gelöscht

Solar-Rotationsmodell, RN-Nr. G 9318637.1, 3.12.1993

Solar-Drehspiel (Solar-Messingmodell), RN-Nr. G 9303 764.3, 12.3.1993

Solar-Drehspiel für LEGO-Produkte, RN-Nr. G 9110344.4, 24.8.1991

Solarantrieb für Discokugel, RN-Nr. P4038612.0, 30.11.1990 gelöscht
